RTSRシリーズ
RTSR-411 シェル＆チューブ フィンチューブバンドル
製品グループ
シェル＆チューブ フィンチューブバンドル
製品グループ
シェル＆チューブ フィン付きチューブバンドル
冷却媒体
水
応用
産業
テクノロジー
銅管/アルミフィン
製品詳細

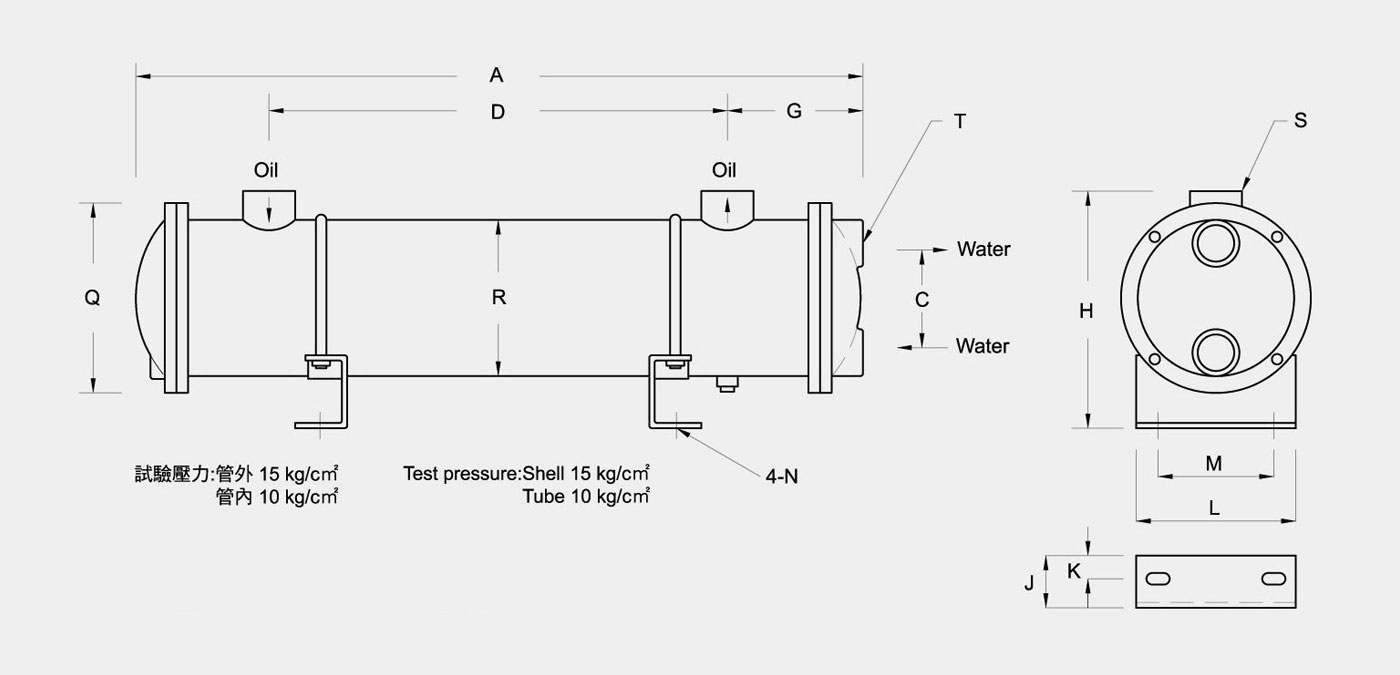

寸法
| モデル | A | C | D | G | H | J | K | L | M | N | Q | R | S | T | 重さ KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RTSR-411 | 623 | 70 | 425 | 100 | 205 | 50 | 20 | 160 | 110 | 18X22 | 150 | 114.3 | 1-1/4” | 1” | 16 |
技術データ
| モデル | 流量 l/分。 |
冷却 キロカロリー/時 |
冷却水 L |
オイルアウトレット °C |
給水口 °C |
油圧損失 kg/cm² |
水圧損失 kg/cm² |
|---|---|---|---|---|---|---|---|
| RTSR-411 | 20〜115 | 12500〜17500 | 40L/分。 | 50 | 30 | 0.3～1 | 0.1〜0.3 |
特徴
- 高効率ねじ転造管
- 適度な熱除去
- 乱流設計
- 短いリードタイム
- 淡水に適しています（オプションで海水も可）
製品オプションとカスタマイズされたサービス
- 接続（PT/NPT/BSPP ポートのサイズとタイプ）
- 海水用チューブ
材料
- チューブ: 銅
- シェルコア：炭素鋼
冷却能力
