Intercambiador de calor de placas soldadas serie B

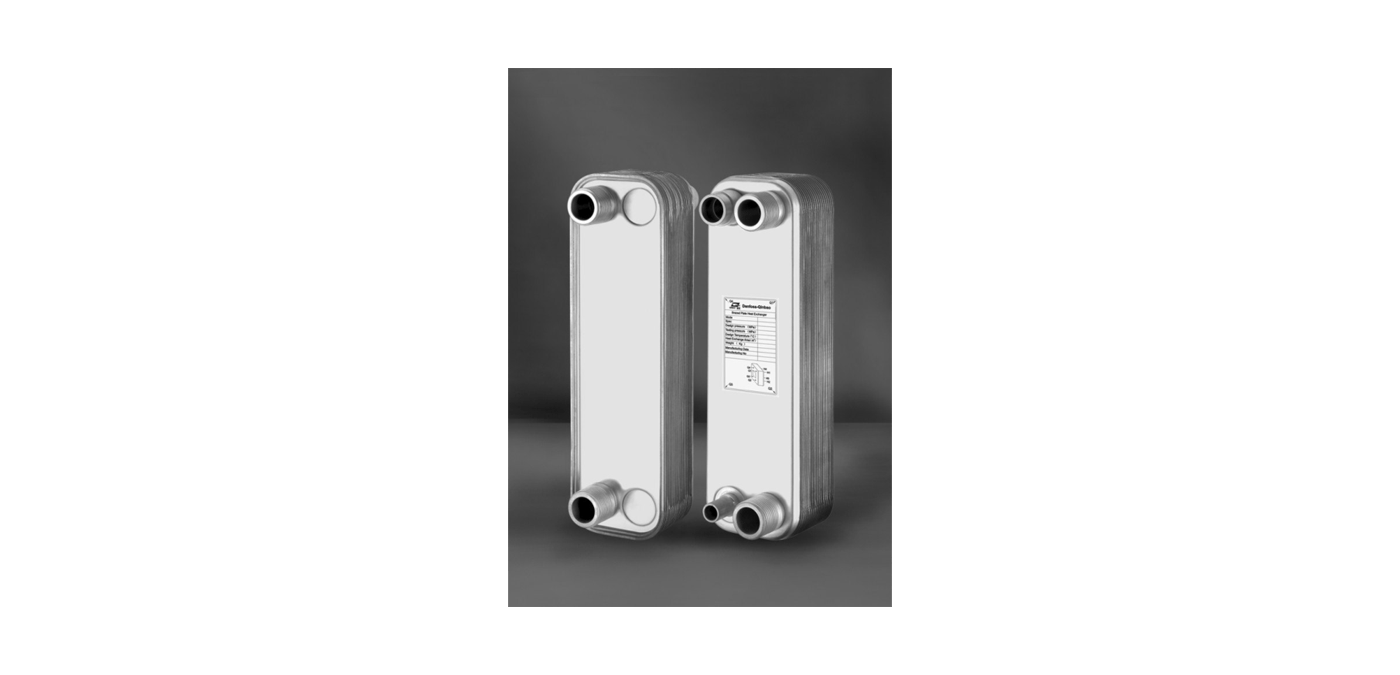

B3-030 Placa soldada
Grupos de productos
Placa soldada
Grupos de productos
Placa soldada
Medio de enfriamiento
Agua
Solicitud
Industrial / Móvil
Tecnología
Aleación de aluminio soldado/cobre-níquel
Hilo
Dimensiones y especificaciones
Especificaciones
| Intercambiador de calor de placas soldadas B3-030 | ||||
|---|---|---|---|---|
| Número de placas | A(mm) | Peso (Kg) | Volumen lateral (L)Q1Q2/Q3Q4 | Área de transferencia (㎡) |
| n | 9+1.5n | 1+0,09n | 0,028 x 1/2n / 0,028 x 1/2 (n-2) | (n-2) 0,030 |
Parámetros
| Parámetros | |
|---|---|
| Presión de diseño | 32 bar (tipo A) |
| 40 bar (tipo B) | |
| Presión de prueba | 48 bar (tipo A) |
| 60 bar (tipo B) | |
| Temperatura de diseño | -196~+200 °C |
| Tipo de placa | H |
| CAPACIDAD DE REFRIGERACIÓN | 3~30 kW |
| Número máximo de placas | 150 |
Junta y rosca
| Uniones soldadas | Conector |
|---|---|
| Tamaño máximo de las juntas 1-3/8" | Tamaño máximo del conector 1-1/4" |
| Ofrecemos uniones soldadas a medida y diversos conectores. Contáctenos para más información. | |
Material
- Intercambiador de calor de placas soldadas con cobre o níquel
- El material de la placa puede ser 316 / SM0254
