Intercambiador de calor de placas soldadas serie B

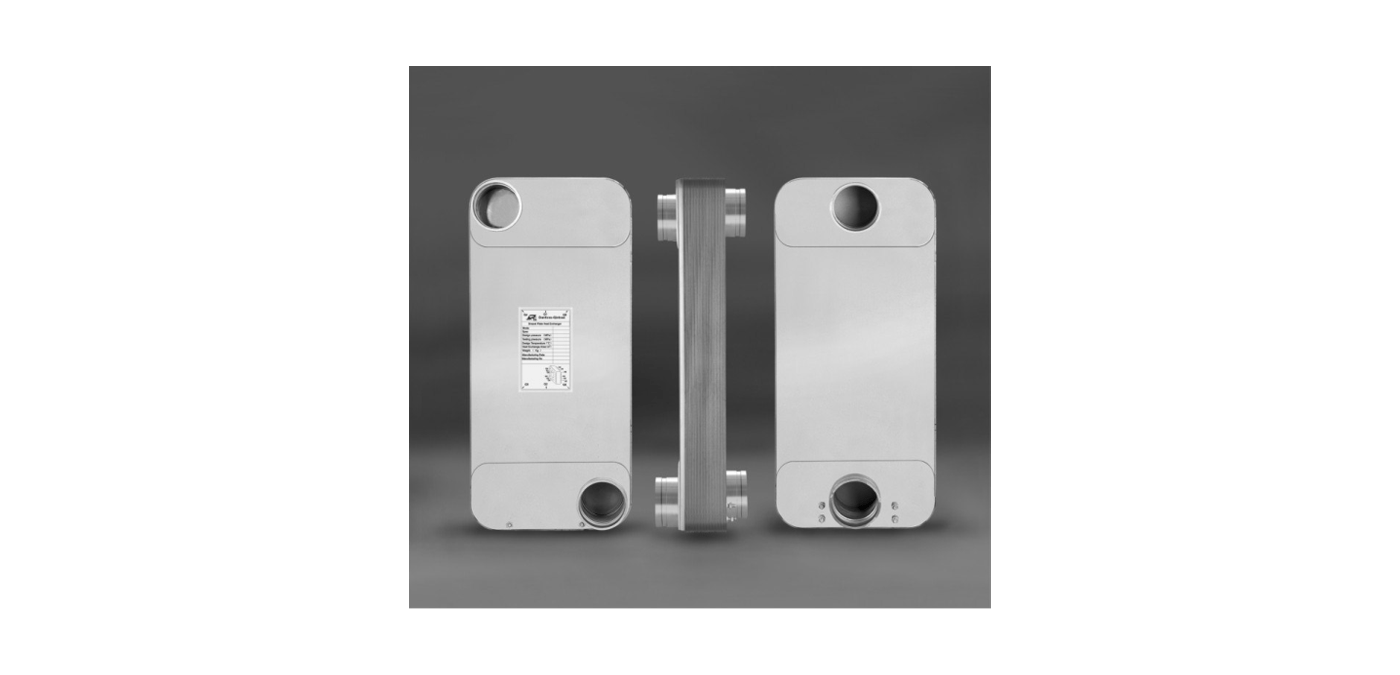

Placa soldada B3-260
Grupos de productos
Placa soldada
Grupos de productos
Placa soldada
Medio de enfriamiento
Agua
Solicitud
Industrial / Móvil
Tecnología
Aleación de aluminio soldado/cobre-níquel
Hilo
Dimensiones y especificaciones
Especificaciones
| Intercambiador de calor de placas soldadas B3-260 | ||||
|---|---|---|---|---|
| Número de placas | A(mm) | Peso (Kg) | Volumen lateral (L) | Área de transferencia (㎡) |
| n | 13+2.8n | 13,5+0,97n | Q1Q2: 0,6 x 1/2n | (n-2) 0,260 |
| Q3Q6=Q4Q5: 0,6 x 1/4 (n-2) | ||||
Parámetros
| Parámetros | |
|---|---|
| Presión de diseño de líquido | 25 bares |
| Presión de prueba de líquidos | 37,5 bares |
| Temperatura de diseño | -196~+200 °C |
| Tipo de placa | H |
| CAPACIDAD DE REFRIGERACIÓN | 150~450 kW |
| Número máximo de placas | 250 |
Junta y rosca
| Uniones soldadas | Conector |
|---|---|
| Tamaño máximo de las juntas 4" | Tamaño máximo del conector 4" |
| Ofrecemos uniones soldadas a medida y diversos conectores. Contáctenos para más información. | |
Material
- Intercambiador de calor de placas soldadas con cobre o níquel
- El material de la placa puede ser 316L / SM0254
