Sistema hidráulico
Información básica
| Unidad | Tipo de motor | Modelo de motor | Voltajes (V) | Frecuencia (Hz) | Entrada (W) | Corriente (A) | Velocidad (rpm) | Flujo de aire 20 Pa (m³/h)) | Ruido (dBA) | Condensador (μF/250 V) | Rotación | Clase de aislamiento |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Motor de ventilador axial | motor trifásico | YWF-4D-500SC | 230/400 | 50/60 | 275/395 | 1.18/1.30 0,68/0,75 |
1380/1550 | 5760/6700 | 71 | - | En el sentido de las agujas del reloj (desde la vista del escudo del extremo) | B |
| Protección del motor | Aumento de la temperatura | Clasificación de protección | Tipo de operación | Temperatura ambiente | Aspectos | Montaje | Conexión eléctrica | Aprobaciones | Peso neto/Peso bruto (kg) | Dimensiones del embalaje (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| Termocontacto 135±5°C | Máximo dentro de 75K | IP44 | S1 | -30 °C ~ 60 °C | Rodamientos de bolas | Vertical u horizontal | Cable conductor de silicona (6G 0,75 mm² + PE 0,75 mm² + 2G 0,30 mm², longitud 100 mm) | CE | 9.0/10.0 | 535*535*220 |

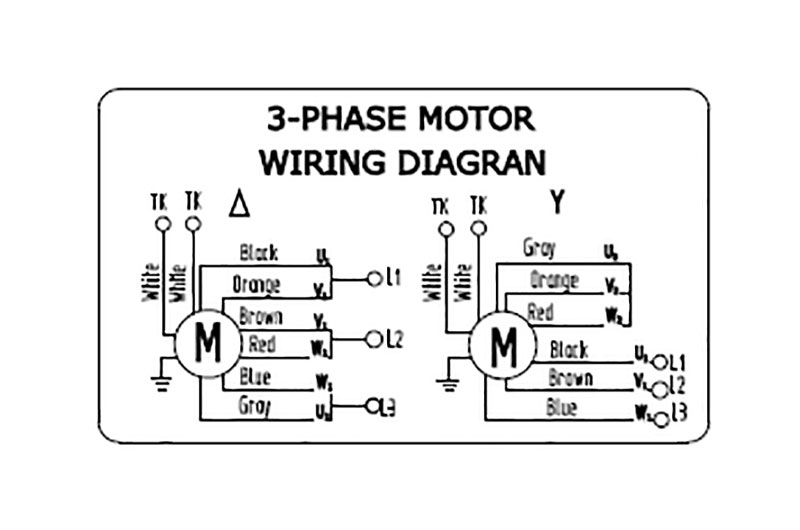

Diagrama de cableado
