Aspas y motor del ventilador
Accesorios para red plana RT-4E300SC
Grupos de productos
Accesorios
Grupos de productos
Accesorios
Solicitud
Sistema hidráulico
Información básica
| Unidad | Tipo de motor | Modelo de motor | Voltajes (V) | Frecuencia (Hz) | Entrada (W) | Corriente (A) | Velocidad (rpm) | Flujo de aire 20 Pa (m³/h)) | Ruido (dBA) | Condensador (μF/250 V) | Rotación | Clase de aislamiento |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Motor de ventilador axial | Motor monofásico con condensador | YWF-4E-300SC-1 | 220 | 50/60 | 85/100 | 0,42/0,46 | 1380/1550 | 1690/2100 | 61 | 3 | En el sentido de las agujas del reloj (desde la vista del escudo del extremo) | B |
| Protección del motor | Aumento de la temperatura | Clasificación de protección | Tipo de operación | Temperatura ambiente | Aspectos | Montaje | Conexión eléctrica | Aprobaciones | Peso neto/Peso bruto (kg) | Dimensiones del embalaje (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| Termocontacto 135±5°C | Máximo dentro de 75K | IP44 | S1 | -30 °C ~ 60 °C | Rodamientos de bolas | Vertical u horizontal | Cable conductor de silicona (3G 0,50 mm² + PE 0,50 mm² + 2G 0,30 mm², longitud 100 mm) | CE | 3.0/4.0 | 340*340*180 |

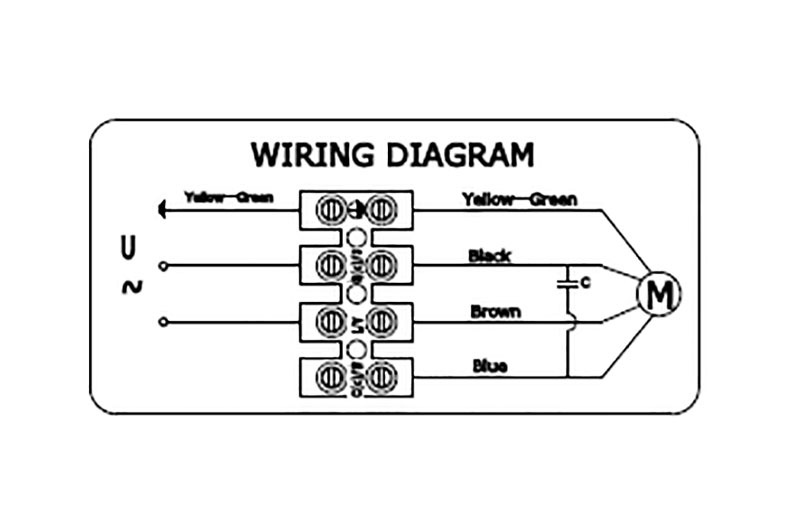

Diagrama de cableado
