Intercambiador de calor de placas soldadas serie B

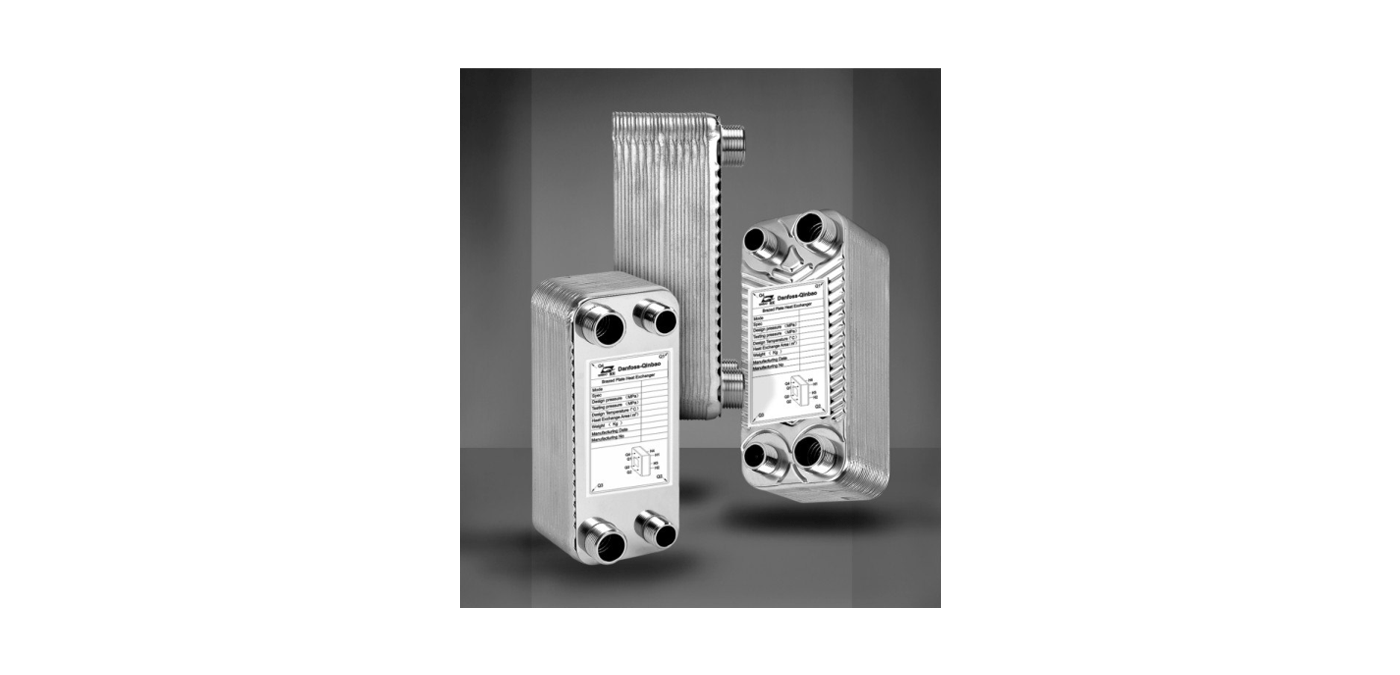

Placa soldada B3-014C
Grupos de productos
Placa soldada
Grupos de productos
Placa soldada
Medio de enfriamiento
Agua
Solicitud
Industrial / Móvil
Tecnología
Aleación de aluminio soldado/cobre-níquel
Hilo
Dimensiones y especificaciones
Especificaciones
| Intercambiador de calor de placas soldadas B3-014C | ||||
|---|---|---|---|---|
| Número de placas | A(mm) | Peso (Kg) | Volumen lateral (L)Q1Q2/Q3Q4 | Área de transferencia (㎡) |
| n | 7+2.3n | 0,4+0,06n | 0,022 x 1/2n / 0,022 x 1/2 (n-2) | (n-2) 0,014 |
Parámetros
| Parámetros | |
|---|---|
| Presión de diseño | 10 bar (tipo A) |
| 30 bar (tipo B) | |
| Presión de prueba | 15 bar (tipo A) |
| 45 bar (tipo B) | |
| Temperatura de diseño | -196~+200 °C |
| Tipo de placa | H |
| CAPACIDAD DE REFRIGERACIÓN | ~5 kW |
| Número máximo de placas | 50 |
Junta y rosca
| Uniones soldadas | Conector |
|---|---|
| Tamaño máximo de las juntas 7/8" | Tamaño máximo del conector 3/4" |
| Ofrecemos uniones soldadas a medida y diversos conectores. Contáctenos para más información. | |
Material
- Intercambiador de calor de placas soldadas con cobre o níquel
- El material de la placa puede ser 304 / 316L / SM0254
