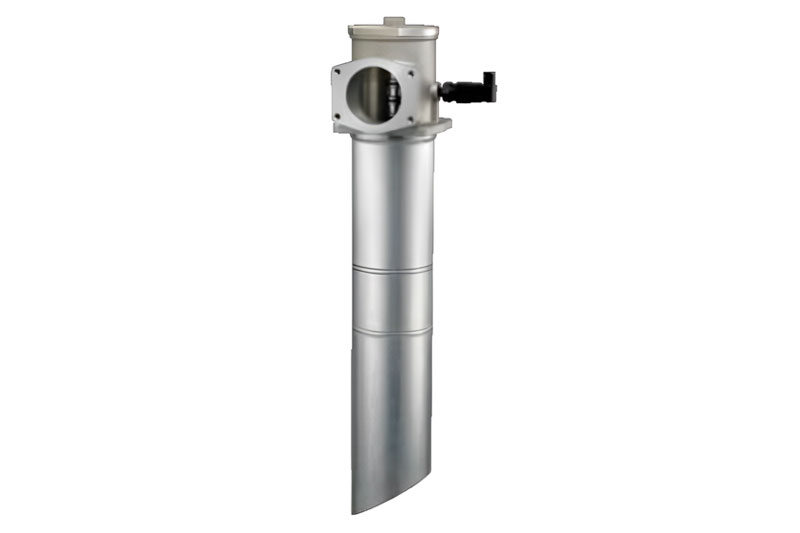

Accesorios para filtros de succión de tanques RTFTA

Grupos de productos

Accesorios

Detalles del producto

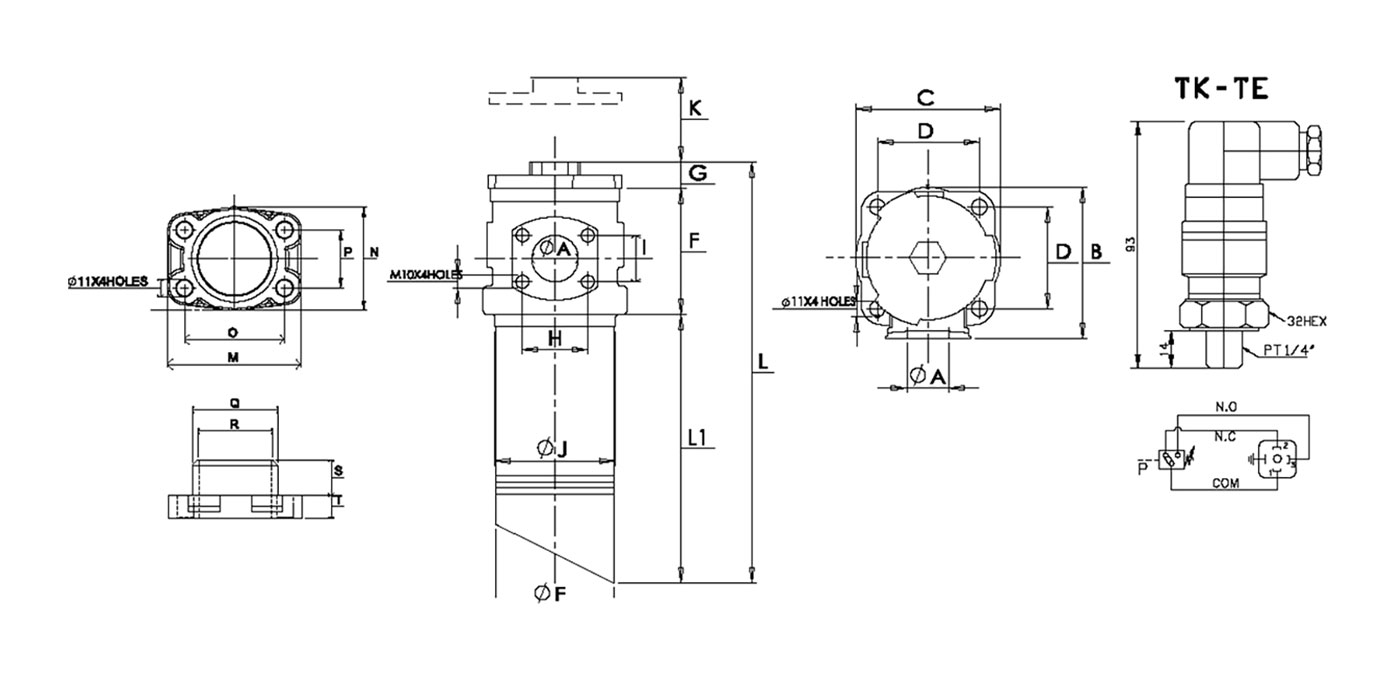

Datos técnicos

Modelo A B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 G
mm		 H
mm		 I
mm		 J
mm		 K
mm
Brida Tamaño del puerto
RTFTA-160 F-01 08 127 109 81.3 85 93 24 70 40 90.8 170
RTFTA-250 10 127 109 81.3 85 93 24 70 40 90.8 230
RTFTA-400 F-02 16/12 147.5 130 95.5 104 116 24 90 50 110 235
RTFTA-630 F-03 20/24 188 169 130 133 154 25 120 70 140 300
RTFTA-800 188 169 130 133 154 25 120 70 140 360
RTFTA-1000 188 169 130 133 154 25 120 70 140 460
L
mm		 L1
mm		 M
mm		 N
mm		 O
mm		 P
mm		 Q
mm		 R
mm		 S
mm		 T
mm		 Fluir
l/min		 Peso
Kilogramo
417 300 90 70 70 40 60 50 23 16 160 2.8
467 350 90 70 70 40 60 50 23 16 250 3.1
540 400 110 90 90 50 73 65 21 18 400 4.2
829 650 140 119 120 70 101 90 22 18 630 7.5
829 650 140 119 120 70 101 90 22 18 800 7.6
829 650 140 119 120 70 101 90 22 18 1000 7.7

Código de pedido

  • RTFTA->Tamaño->Conexiones->Medios filtrantes

Tamaño

  • 160/250/400/630/800/1000

Conexión

  • Brida: F-01/F-02/F-03

Tamaño del puerto

  • 08 : Parte 1”
  • 10 : PT 1-1/4”
  • 12 : PT 1-1/2”
  • 16: Parte 2”
  • 20: PT 2-1/2”
  • 24: Parte 3”

Medios filtrantes

  • Malla de alambre: M100/M120/M150/M200/M250/M300/M400/M600/M800
  • Micrones de fibra: FC3/FC10/FC25/FC40
